Описание:

Прямолинейная дорога антрактно-раздвижного занавеса является неотъемлемой частью любой сценической площадки, будь то театр, концертный зал или актовый зал школы.

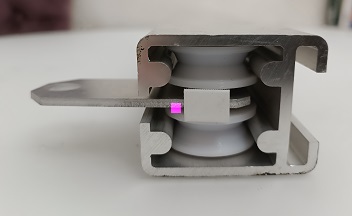

Механизм антрактно-раздвижного занавеса состоит из направляющей с каретками, обводного и концевого блоков , приводного троса, а также электрической или ручной лебедки занавеса. Так как сцена обычно очень пыльное место, не последнюю роль играет надежность узлов дороги занавеса. Внутреннее размещение кареток и использование в каждой ведомой каретки по два подшипника качения, а  в ведущих каретках по четыре подшипника качения обеспечит долговечность работы и низкий шум, производимый механизмом дороги занавеса при работе.

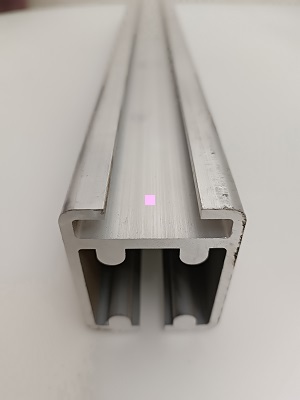

Направляющие дороги занавеса имеют в профиле закладные гайки, которые  позволяют простой монтаж и выравнивание по уровню к колосниковой решетке, либо к угловым кронштейнам, закрепляемым непосредственно к порталу сцены. Направляющие дороги занавеса сделаны из алюминиевого сплава толщиной 3 мм , что позволяет легко стыковать их друг с другом без перекоса и заедания кареток на стыках. Типовая длинна направляющей 3000 мм, для подгонки в размер сцены есть возможность отреза направляющей дороги занавеса кратно 1000 мм.

Обводной и концевой блоки крепятся непосредственно на направляющую дороги занавеса, что упрощает монтаж. Монтажное расстояние между правой и левой ветвью дороги занавеса составляет 110 мм.

Электрическая лебедка дороги занавеса крепится к стене с помощью углового кронштейна либо непосредственно рама лебедки крепится на шпильки М10 к стене в плоскости занавеса, таким образом, чтобы центр барабана был посередине между правой и левой ветвью дороги занавеса.  Высота крепления электрической лебедки занавеса подбирается с учетом невозможности достать руками с поверхности сцены. Обычная высота крепления 2500 мм от уровня сцены и выше.  Расстояние от барабана электрической лебедки занавеса до обводного блока не должно быть меньше 2000 мм для предотвращения перескока троса по канавкам барабана. Допускается крепить лебедку занавеса непосредственно к колосниковой решетке при соблюдении минимального расстояния до обводного блока не менее 2000 мм.

Крепление троса к барабану лебедки антрактно-раздвижного занавеса прижимными гайками с обоих сторон барабана. Последовательность следующая : крепим трос двумя прижимными гайками с внутренней стороны барабана, наматываем три витка по ходу канавки барабана. Далее протягиваем трос через обводной и концевой блоки, снова через обводной блок и снова на барабан лебедки. На барабане отступаем 3 витка от имеющейся намотки троса, и доматываем трос до внешнего края барабана с возможным натягом.  Отрезаем трос и крепим конец  двумя гайками на внешней(от мотора) стороне барабана. Производим окончательную натяжку троса с помощью концевого блока.

Теперь нужно закрепить к тросу ведущие каретки с помощью двух винтов на них и настроить пределы открытия закрытия занавеса на командоаппарате лебедки.  Для этого откручиваем крышку командоаппарата, расслабляем винты, удерживающие микропереключатели и поворачиваем блок переключателей до срабатывания крайнего микропереключателя. Аварийный микропереключатель настраиваем на срабатывание при повороте барабана  не более пол оборота после основного микропереключателя. Далее открываем занавес и настраиваем оставшиеся микропереключатели в желаемой точке останова.

Если нужно поменять направление движение лебедки занавеса можно поменять местами любые два из трех контакта ведущие к мотору (U,V,W).

Ручная лебедка занавеса крепится к стене в плоскости занавеса в удобном для применения месте.

  • Описание
  • Похожие товары
  • Отзывы
  • Тип прямая
  • Грузоподъемность 70 кг на п.м.
  • Материал изготовления алюминий
  • Высота 60 мм
  • Ширина 48 мм
  • Длина одной секции 3 м
  • Вес 2,85 кг/м.п
  • Страна производства Россия
