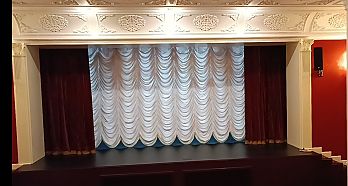

Французский занавес с электроприводом

04.10.2023

По способу открытия  сценические занавесы   подразделяются на раздвижные, подъемно  опускные и  фигурные. Также возможны их  различные комбинации.

Механизм фигурного занавеса обеспечивает синхронное поднятие полотна занавеса за нижнюю часть полотна  в нескольких точках.  Для занавесов , состоящих из двух полотен крайние тросы можно крепить к внутренней стороне этих полотен, обеспечивая одновременное поднятие занавеса и разведение  к верхним углам портала. Этот тип механизма применим  в  таких занавесах как французский, австрийский, венецианский, римский  и им подобные, которые требуют одновременно тянуть полотно занавеса в нескольких точках.

 Рассмотрим механизм прямолинейного французского занавеса. Сам механизм занавеса, который далее для простоты назовем механизмом французского занавеса  состоит из фермы, на которой закреплены блоки по количеству точек подвеса занавеса, обводного блока, концевого блока с механизмом натяжения троса, каретки к которой прикреплены все тросы, перемещающейся внутри фермы и электрической либо ручной лебедки привода занавеса. Ниже кинематическая схема французского занавеса:

Особенностью  кинематической схемы с горизонтальной кареткой является требование, что  ширина полотна занавеса должна быть больше высоты подъема  тросов, иначе каретка не сможет полностью поднять занавес.

Для сцены у которой высота больше ширины применим механизм французского занавеса на вальной лебедке с количеством барабанов по числу точек подвеса занавеса. Также этот механизм может быть использован для радиального французского занавеса.

Специфика монтажа французского занавеса

Механизм французского занавеса занимает в плане сцены глубину 200-300 мм в зависимости от количества точек подвеса. Каркас механизма французского  занавеса состоит из алюминиевой фермы квадратного сечения с закрепленной внутри направляющей, по которой ходит каретка.

Электрическая лебедка занавеса крепится на стене в плоскости полотна французского занавеса. Оба конца троса имеют крепятся к каретке. Последовательность  следующая : трос протягиваем через обводной блок, пропускаем внутри фермы и крепим к каретке. Каретку нужно зафиксировать  в положении «открыто». Удобно для этой цели использовать пластиковую стяжку. Далее не отрезанный кусок троса  наматываем несколько витков на барабан лебедки  начиная с внутренней  части барабана, отступив 3 витка от края. Наматываем против часовой стрелки и в сторону внешнего края барабана. Далее нужно  отмерить трос до концевого блока и добавить расстояние от этого блока до положения каретки плюс небольшой запас. Обрезаем трос, пропускаем его через обводной блок, протягиваем внутри фермы, заводим вокруг концевого блока ведущего троса (на схеме не показан) и крепим к каретке. Натяжение троса производим с помощью крепежа концевого блока ведущей каретки. После этого можно проверить рабочий ход каретки с помощью ручки механического вращения вала двигателя (идет в комплекте).  Если каретка плавно движется, без рывков, можно крепить к ней поддерживающие тросы. Удобно крепить конец поддерживающего троса с помощью кабельного наконечника подходящего размера и кримпера (обжимки).

Так как алюминиевая ферма является жесткой конструкцией,  допустим крепеж  ее непосредственно к колосникам с помощью шпилек  и хомутов или к потолку шпилькой  на анкер с высокой степенью расклинивания.

Крепления на концах фермы и через каждые 5 метров по две точки крепления.

Важно обеспечить горизонтальное положение фермы относительно плоскости сцены, иначе возможны зажимы троса в ручьях поддерживающих роликов.

Для правильной работы механизма французского занавеса необходима нагрузка на нижних концах троса. Обычное ее обеспечивает сам занавес, но когда занавеса нет нужны утяжелители. Достаточно  утяжелителей по 250 грамм. На крайних тросах груз должен быть больше так как ткань стягивает нижнюю часть занавеса к центру. Верхняя вязка занавеса должна быть максимально близко к месту схода троса с ролика, чтобы трос спускался вертикально, иначе он может цепляться за ткань.

Шкаф управления механизмом французского занавеса рекомендуется с плавным пуском так как при рывке на старте могут слетать тросы из канавок блоков.

Настройка диапазона движения французского занавеса производится с помощью концевых выключателей, перемещаемых по направляющей движения каретки.

Управление механизмом французского занавеса можно осуществлять с  местного пульта управления (кнопки на шкафу управления), либо с дистанционного пульта управления ПДУ.

Возможно оснащение шкафа управления беспроводным пультом управления 433Мгц . Также  возможно  дополнительно оснастить механизм французского занавеса  промежуточной  точкой  остановки.
