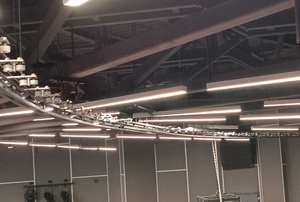

Механизмы занавеса
Дорога занавеса с электроприводом для занавеса и декораций прямая. Коэффициент раздвижки 1:8. В комплект входит 3 ведомые каретки на погонный метр, 2 ведущие каретки, обводные и угловые блоки.
Каретки для дороги занавеса ведомые и ведущие, блочки обводные.
Лебедка занавеса ручная. Бюджетный вариант для небольших залов и залов без возможности подключения электрической системы раздвижки занавесов или декораций. Подходит для детских садов, школ, уличных площадок. Рукоятка и блоки ручной лебедки подобраны таким образом, что работать с ней может даже школьник старших классов.
Лебедка занавеса. Максимальная ширина раскрытия занавеса 24 м. Выпускается в двух вариантах мощностью 0,55 кВт. и тяговым усилием 0,8Кн., и максимальной скоростью 0,68 м/с., подойдет для тяжелых занавесов, и мощностью 0,37 кВт и тяговым усилием 0,33 кН, и максимальной скоростью 0,94 м/с подходит для занавесов средней тяжести и легких. Работает с направляющими дороги занавеса прямолинейной. Монтаж на стену кармана сцены или на колосники. Питание двигателя 380В 3 фазы, возможен вариант подключения к однофазному питанию 230В. В комплекте командоаппарат кулачковый на 4 точки отключения. Возможно изготовить лебедку по ТЗ заказчика.
Прямолинейная дорога антрактно-раздвижного занавеса является неотъемлемой частью любой сценической площадки, будь то театр, концертный зал или актовый зал школы.
Механизм антрактно-раздвижного занавеса состоит из направляющей с каретками, обводного и концевого блоков , приводного троса, а также электрической или ручной лебедки занавеса. Так как сцена обычно очень пыльное место, не последнюю роль играет надежность узлов дороги занавеса. Внутреннее размещение кареток и использование в каждой ведомой каретки по два подшипника качения, а в ведущих каретках по четыре подшипника качения обеспечит долговечность работы и низкий шум, производимый механизмом раздвижного занавеса при работе.
Направляющие дороги занавеса имеют в профиле закладные гайки, которые позволяют простой монтаж и выравнивание по уровню к колосниковой решетке, либо к угловым кронштейнам, закрепляемым непосредственно к порталу сцены. Направляющие дороги занавеса сделаны из алюминиевого сплава толщиной 3 мм , что позволяет легко стыковать их друг с другом без перекоса и заедания кареток на стыках. Типовая длинна направляющей 3000 мм, для подгонки в размер сцены есть возможность отреза направляющей дороги занавеса кратно 1000 мм.
Обводной и концевой блоки крепятся непосредственно на направляющую дороги занавеса, что упрощает монтаж. Монтажное расстояние между правой и левой ветвью дороги занавеса составляет 110 мм.
Приводным миханизмом раздвижного занавеса может быть как электрическая так и ручная лебедка.
Электрическая лебедка дороги занавеса крепится к стене с помощью углового кронштейна либо непосредственно рама лебедки крепится на шпильки М10 к стене в плоскости занавеса, таким образом, чтобы центр барабана был посередине между правой и левой ветвью дороги занавеса. Высота крепления электрической лебедки занавеса подбирается с учетом невозможности достать руками с поверхности сцены. Обычная высота крепления 2500 мм от уровня сцены и выше. Расстояние от барабана электрической лебедки занавеса до обводного блока не должно быть меньше 1500 мм для предотвращения перескока троса по канавкам барабана. Допускается крепить лебедку занавеса непосредственно к колосниковой решетке при соблюдении минимального расстояния до обводного блока не менее 2000 мм.
Крепление троса к барабану лебедки антрактно-раздвижного занавеса прижимными гайками с обоих сторон барабана. Последовательность следующая : крепим трос двумя прижимными гайками с внутренней стороны барабана, наматываем три витка по ходу канавки барабана. Далее протягиваем трос через обводной и концевой блоки, снова через обводной блок и снова на барабан лебедки. На барабане отступаем 3 витка от имеющейся намотки троса, и доматываем трос до внешнего края барабана с возможным натягом. Отрезаем трос и крепим конец двумя гайками на внешней(от мотора) стороне барабана. Производим окончательную натяжку троса с помощью концевого блока.
Теперь нужно закрепить к тросу ведущие каретки с помощью двух винтов на них и настроить пределы открытия закрытия занавеса на командоаппарате лебедки. Для этого откручиваем крышку командоаппарата, расслабляем винты, удерживающие микропереключатели и поворачиваем блок переключателей до срабатывания крайнего микропереключателя. Аварийный микропереключатель настраиваем на срабатывание при повороте барабана не более пол оборота после основного микропереключателя. Далее открываем занавес и настраиваем оставшиеся микропереключатели в желаемой точке останова.
Если нужно поменять направление движение лебедки занавеса можно поменять местами любые два из трех контакта ведущие к мотору (U,V,W).
Ручная лебедка занавеса крепится к стене в плоскости занавеса в удобном для применения месте. Трос в барабан ручной лебедки запасовывается "восьмеркой" и далее натягивается с помощью перемещения рамы лебедки. Концы троса в этом случае стыкуются на ведущей каретке прижимными планками.
Наша компания имеет собственное производство механического оборудования, что позволяет держать цены на достаточно низком уровне. При комплексной поставке делаем дополнительные скидки. Размер скидки оговаривается индивидуально с каждым покупателем.
