Электрошкаф управления лебедкой занавеса/ подъема
Электрошкаф управления театральной лебедкой занавеса предназначен для включения и отключения электролебедки, изменения направления движения, а также индикации режима работы и положения механизма в пространстве.
В зависимости от начинки шкафа управления механизм получает возможности плавного пуска и остановки, что важно например для софитного подъема; регулировки скорости движения –это востребовано для декорационных подъемов или занавесов; подключение проводного или беспроводного пульта дистанционного управления.
Проводной пульт дистанционного управления помимо кнопок , дублирующих кнопки шкафа управления «пуск», «стоп», «открыть», «закрыть» может быть оборудован цифровым индикатором положения механизма ( например указателем высоты подъема от уровня сцены для декорационного подъема или шириной раскрытия занавеса в метрах, либо в процентах от максимальной высоты/ширины), или световыми указателями достижения конечных точек механизма: «открыто», «закрыто».
В минимальной конфигурации антрактно - раздвижного занавеса с электролебедкой, управление механизмом происходит с помощью кнопок , расположенных на лицевой панели шкафа управления.
При необходимости электрошкаф управления лебедкой занавеса/подъема может быть оснащен кнопкой аварийного останова типа грибок.
Для промежуточной остановки антрактного (попланового или французского) занавеса, например для кашетирования экрана «режим кино», на шкаф управления устанавливается дополнительная кнопка и схема реализации промежуточной остановки механизма.
Выше описаны наиболее востребованные варианты функций шкафов управления механизмами занавеса/ подъема.
Для реализации отличной от описанной выше логики работы механизма занавеса/подъема изготавливаем шкафы управления по индивидуальному техническому заданию. Возможна компоновка органов управления несколькими механизмами в одном шкафу.

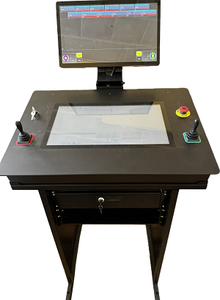

Для компьютерной системы управления шкаф управления включает в себя плату контроллер инкрементального энкодера и преобразователь частоты.
Если же особая точность положения механизма не важна, шкаф управления можно подключить по цифровому интерфейсу к пульту управления, чтог позволит осуществлять групповой запуск механизмов и достаточно высокую точность , но без обратной связи ( энкодера), в этом случае шкаф управления кроме частотника будет содержать конвертер цифрового сигнала в управляющий аналоговый сигнал.
Беспроводной дистанционный пульт управления дублирует кнопки шкафа управления и работает на частоте 433Мгц, что позволяет управлять механизмом на расстоянии до 100 метров, при отсутствии между шкафом управления и пультом капитальных стен. Количество каналов управления одного пульта максимально 12 штук.
В разделе представлены наиболее часто запрашиваемые шкафы и пульты управления лебедками театральных механизмов. Если не нашли нужной вам модели, обратитесь к нам по телефону или на электронную почту.
