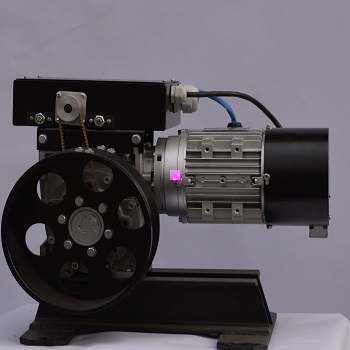

ЛЗЭ-24

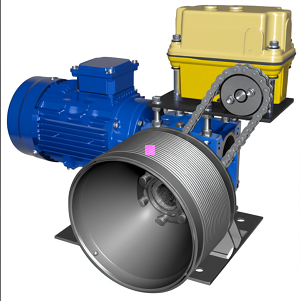

Электрическая лебедка дороги занавеса крепится к стене с помощью углового кронштейна либо непосредственно рама лебедки крепится на шпильки М10 к стене в плоскости занавеса, таким образом, чтобы центр барабана был посередине между правой и левой ветвью дороги занавеса.  Высота крепления электрической лебедки занавеса подбирается с учетом невозможности достать руками с поверхности сцены. Обычная высота крепления 2500 мм от уровня сцены и выше.  Расстояние от барабана электрической лебедки занавеса до обводного блока не должно быть меньше 1500 мм для предотвращения перескока троса по канавкам барабана. Допускается крепить лебедку занавеса непосредственно к колосниковой решетке при соблюдении минимального расстояния до обводного блока не менее 1500 мм.

Крепление троса к барабану лебедки антрактно-раздвижного занавеса прижимными гайками с обоих сторон барабана. Последовательность следующая : крепим трос двумя прижимными гайками с внутренней стороны барабана, наматываем три витка по ходу канавки барабана. Далее протягиваем трос через обводной и концевой блоки, снова через обводной блок и снова на барабан лебедки. На барабане отступаем 3 витка от имеющейся намотки троса, и доматываем трос до внешнего края барабана с возможным натягом.  Отрезаем трос и крепим конец  двумя гайками на внешней(от мотора) стороне барабана. Производим окончательную натяжку троса с помощью концевого блока.

Теперь нужно закрепить к тросу ведущие каретки с помощью двух винтов на них и настроить пределы открытия закрытия занавеса на командоаппарате лебедки.  Для этого откручиваем крышку командоаппарата, расслабляем винты, удерживающие микропереключатели и поворачиваем блок переключателей до срабатывания крайнего микропереключателя. Аварийный микропереключатель настраиваем на срабатывание при повороте барабана  не более пол оборота после основного микропереключателя. Далее открываем занавес и настраиваем оставшиеся микропереключатели в желаемой точке останова.

Если нужно поменять направление движение лебедки занавеса можно поменять местами любые два из трех контакта ведущие к мотору (U,V,W).

Подключение лебедки осуществляется к шкафу управления. Для возможности регулировки скорости раскрытия занавеса выбирайте шкаф управления с регурировкой скорости. Для работы в системе управления с компьютерным пультом управления лебедка может быть оснащена датчиком угла поворота - энкодером.
