Радиальная дорога занавеса

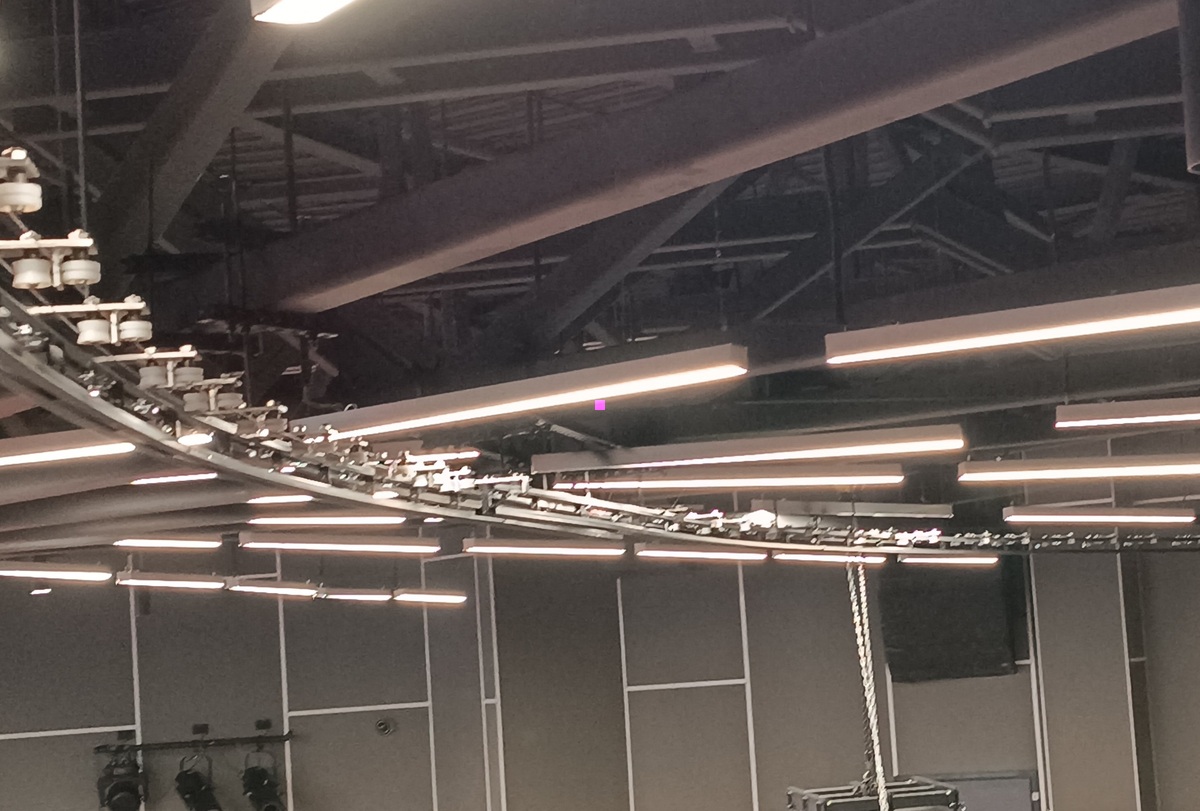

Радиальная дорога занавеса две ведущие каретки, 3 ведомых каретки на погонный метр, 3  поддерживающих трос блоковых сборки на погонный метр, обводной и концевой блоки с системой натяжения троса, два стыковочных блока для зоны перехлеста занавеса.

Радиальная дорога занавеса  значительно превосходит по сложности прямолинейные аналоги. Ее конструкция требует множество обводных роликов, которые удерживают в горизонтальной плоскости тяговый трос на заданном расстоянии от направляющей. Эти ролики, расположенны по обе стороны направляющей от 3 до 4 штук на  каждый метр дороги, в зависимости от ее радиуса. Внутренние обводные ролики имеют коническую форму, обеспечивая беспрепятственный проход ведущих кареток.

Еще одним критически важным условием безупречной работы радиальной дороги является стабильное натяжение троса. В противном случае, со временем, под воздействием постоянной нагрузки, трос может растянуться и соскочить с прижимных роликов. Именно поэтому в конструкцию обязательно включается механизм компенсации растяжения троса, гарантирующий надежность и долговечность системы.
